油田生產(chǎn)過(guò)程中，壓力、溫度的變化或不相容的水相混合，會(huì)造成管道結(jié)垢，影響生產(chǎn)。特別是我國(guó)很多油田已進(jìn)入高含水期，結(jié)垢問(wèn)題尤為突出。導(dǎo)致結(jié)垢的原因有很多，最為常見(jiàn)的是碳酸鹽垢，這種垢類(lèi)易酸化去除，危害相對(duì)較小；另一類(lèi)硫酸鹽垢尤其是鋇鍶垢，一旦形成很難清除，危害較大。本文合成的三乙烯四胺六甲叉磷酸鈉（TETHMPS）與高效分散劑A具有高螯合和分散性能，對(duì)硫酸鋇和硫酸鍶垢有良好的阻垢效果。
氯化鈉、氯化鋇、硫酸鈉、氯化鍶等均為分析純；亞磷酸、鹽酸、甲醛、三乙烯四胺均為工業(yè)品。
氨-氯化銨緩沖溶液（pH=10）、0.01mol/L的EDTA標(biāo)準(zhǔn)溶液。
四口燒瓶、電動(dòng)攪拌機(jī)、恒壓滴液漏斗、電加熱套、真空泵、電熱恒溫烤箱等。
按照一定比例把三乙烯四胺、鹽酸和亞磷酸混合均勻，升溫至95℃滴加甲醛，滴加結(jié)束后在110-115℃保溫3h。然后抽負(fù)壓外蒸，用32%氫氧化鈉溶液調(diào)pH值10-11，即得到紅棕色的TETHMPS。
將高效分散劑A與TETHMPS按照2：1、1：1、1：2質(zhì)量比復(fù)配，加水稀釋至一定濃度。
按SY/T 5673-93[6]進(jìn)行評(píng)價(jià)阻垢劑的阻垢性能，其中Ba2 、Sr2 濃度的測(cè)定利用車(chē)苗葉改進(jìn)的EDTA容量法[3]。
分別測(cè)定高效分散劑A、TETHMPS及其復(fù)配的藥劑對(duì)硫酸鋇垢的阻垢性能，結(jié)果見(jiàn)圖1。

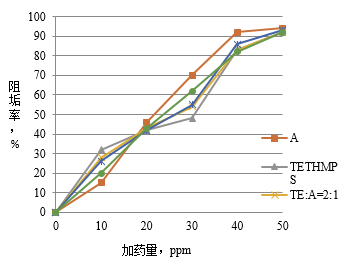

圖1 TETHMPS、A及復(fù)配劑對(duì)硫酸鋇垢的阻垢性能
從圖1看出，當(dāng)藥劑濃度在10mg/L左右時(shí)，TETHMPS阻硫酸鋇垢稍好于分散劑A；藥劑濃度大于20mg/L，高效分散劑A阻硫酸鋇垢能力好于TETHMPS。但是藥劑濃度在40-50mg/L，兩者阻硫酸鋇垢能力都很好，均大于80%。觀察復(fù)配藥劑的結(jié)果看出，兩種單劑沒(méi)有明顯的協(xié)同增效作用。
分別測(cè)定高效分散劑A、TETHMPS及其復(fù)配的藥劑對(duì)硫酸鋇垢的阻垢性能，結(jié)果見(jiàn)圖2。

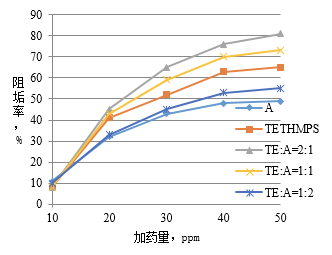

圖2 TETHMPS、分散劑A及復(fù)配劑對(duì)硫酸鍶垢的阻垢性能
從圖2看出，TETHMPS濃度從10mg/L增加到40mg/L，對(duì)硫酸鍶的阻垢率由8%突躍至63%；當(dāng)濃度進(jìn)一步增加時(shí)，阻垢率變化不明顯。高效分散劑A濃度由10mg/L增加到40mg/L，對(duì)硫酸鍶的阻垢率由11%增加至48%，突躍變化不明顯。從圖上看出單劑TETHMPS對(duì)硫酸鍶的阻垢性能優(yōu)于分散劑A。把TETHMPS和高效分散劑A按一定質(zhì)量比復(fù)配考察阻垢性能，實(shí)驗(yàn)結(jié)果表明存在協(xié)同增效作用。特別是把TETHMPS和分散劑A按2：1和1：1質(zhì)量比復(fù)配，復(fù)配劑濃度為30mg/L時(shí)，增效作用明顯。TETHMPS和分散劑A按2：1復(fù)配，復(fù)配劑濃度為50mg/L時(shí)，對(duì)硫酸鍶的阻垢率>80%。
2.2與其他企業(yè)鋇鍶阻垢劑性能對(duì)比
把TE:A=2:1與某企業(yè)的鋇鍶阻垢劑做對(duì)比，對(duì)于硫酸鋇與硫酸鍶的阻垢率分別見(jiàn)圖3和圖4。

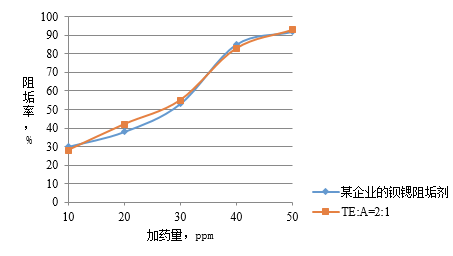

圖3 TE：PE=2:1和某企業(yè)的藥劑對(duì)硫酸鋇垢的阻垢性能
圖4 TE：PE=2:1和某企業(yè)的藥劑對(duì)硫酸鍶垢的阻垢性能
從圖3和圖4看出，兩種藥劑對(duì)于硫酸鋇垢的阻垢性能都很好，但是TE:A=2:1的鋇鍶阻垢劑對(duì)于硫酸鍶垢的阻垢性能明顯優(yōu)于某企業(yè)的藥劑。
高效分散劑A阻硫酸鋇垢性能稍優(yōu)于TETHMPS,但對(duì)于硫酸鍶垢TETHMPS的阻垢效果要好于高效分散劑A。基于環(huán)保和經(jīng)濟(jì)方面的考慮對(duì)兩種單機(jī)進(jìn)行復(fù)配，結(jié)果表明在阻硫酸鍶垢方面表現(xiàn)出良好的協(xié)同增效作用。當(dāng)TETHMPS與高效分散劑A按2:1質(zhì)量比復(fù)配，加藥量在50mg/L時(shí)對(duì)于硫酸鋇、鍶垢的阻垢率均大于80%。
參考文獻(xiàn)
[1] 劉麗慧，趙景茂，熊金平，等.鋇鍶垢阻垢劑AMHE的阻垢性能研究[J].油田化學(xué)，2004，21（4）：324-327.
[2] 馬浴銘，李長(zhǎng)俊，廖科熹，等.新型油田用鋇、鍶阻垢劑性能研究[J].工業(yè)水處理，2008，27（2）：27-29.
[3] 車(chē)苗葉.EDTA容量法測(cè)定油田地層水中鍶、鋇離子濃度的改進(jìn)[J].油田化學(xué)，1988，5（4）：301-306.[4] 趙夏冰，尹曉爽，楊文忠.亞甲基膦酸型水處理劑對(duì)硫酸鍶阻垢性能的研究[J].工業(yè)水處理，2015，35（12）：22-25.
[5] 姚培正，包秀萍，郭麗梅，等.油田水處理劑的阻垢機(jī)理及其研究進(jìn)展[J].杭州化工，2009，39（1）：16-19.
[6] 中國(guó)石油天然氣總公司油田化學(xué)專(zhuān)業(yè)標(biāo)準(zhǔn)化技術(shù)委員會(huì).SY/T 5673-93《油田用防垢劑性能評(píng)價(jià)方法》[S].北京：中國(guó)標(biāo)準(zhǔn)出版社，1993.
